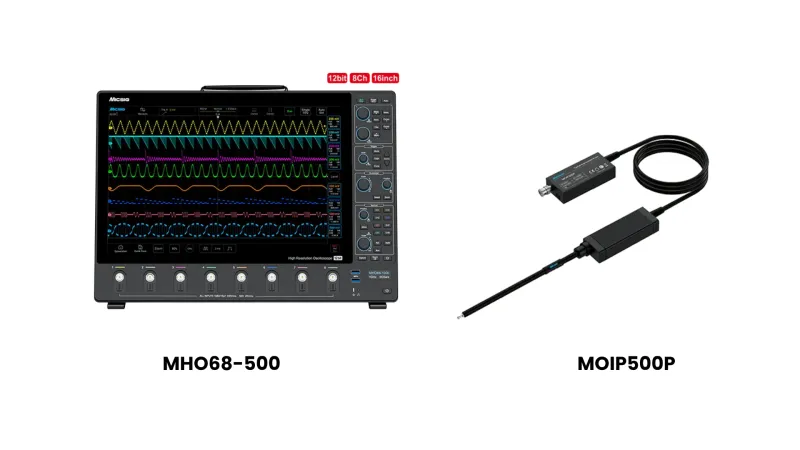

Micsig MOIP-MHO68-500-Bundle

Merkmale

Micsig MHO68-500 12-Bit-Oszilloskop

• 500 MHz Bandbreite, Anstiegszeit ≤ 0,7 ns
• 8 analoge Kanäle in einem kompakten Gerät
• 12-Bit-A/D-Wandler mit 6 GSa/s Echtzeit-Abtastung
• 1800 Mpts Speichertiefe
• Geringes Rauschen: < 80 µVrms
• 16-Zoll-kapazitiver Multi-Touch-Bildschirm, 1920 × 1200
• Ultradünnes Gehäuse: 3,52 cm
• Standardmäßige BNC- und Mic-OPI™-Tastkopfschnittstelle; Mic-OPI erkennt automatisch die passive Dämpfung des Tastkopfs.
• Bus-Triggerung und -Dekodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C; ARINC-429 und MIL-STD-1553B optional
• Schnittstellen: WLAN, LAN, USB 3.0/2.0 Host, USB Typ-C, HDMI, Trigger-Ausgang
• Android-Betriebssystem mit 32 GB internem Speicher für Wellenform- und Videoaufzeichnung
• Fernsteuerung über PC-Software und iOS-/Android-App; Bildschirmübertragung über WLAN, USB und HDMI

Micsig SigOFIT MOIP500P optisch isolierte Sonde (Gen 3)

• 500 MHz Bandbreite, Anstiegszeit ≤ 800 ps
• Gleichtaktunterdrückung (CMRR): 180 dB (DC), 114 dB (500 MHz)
• 85 kVspk Gleichtaktspannungsbereich
• Differenzmessungen von ±0,01 V bis ±20 kV mit austauschbaren Dämpfungsspitzen
• Eingangskapazität < 3 pF, geeignet für GaN- und SiC-Schaltknoten
• Gleichstromverstärkungsgenauigkeit 1 %, Nullpunktdrift < 0,1 %
• Messungen ohne Kalibrierung; keine automatische Nullstellung erforderlich
• Laserbetrieben für unterbrechungsfreien Betrieb; verbesserte Temperaturstabilität
• MCX- und MMCX-Koaxialanschlüsse zur Unterdrückung von Gleichtaktstörungen
• 2 m Faserlänge (Sonderlängen auf Anfrage)
• Funktioniert mit jedem BNC-Oszilloskop.
• Direkte SMA-basierte Kleinsignalmessung mit integrierter 2:1-Dämpfung

Warum dieses Paket wählen?

• Angepasste Bandbreite. Tastkopf und Oszilloskop sind beide für 500 MHz spezifiziert. Sie erhalten die Nennbandbreite an der Tastkopfspitze, ohne raten zu müssen, welches Bauteil das System begrenzt.
• Isolierte High-Side-Messungen. Messen Sie High-Side-Gate-Signale und schwebende Schalterknoten in Halb- und Vollbrückenschaltungen. Die optische Isolation mit 114 dB bei 500 MHz verhindert, dass Gleichtaktstörungen das Messergebnis verfälschen.
• Kleine Signale bei großen Auslenkungen. Die vertikale Auflösung von 12 Bit und der Rauschpegel von < 80 µVrms des MHO68-500 nutzen den großen Dynamikbereich der Sonde aus, von Millivolt-Signalen bis hin zu Kilovolt-Bereichen.
• Sofort einsatzbereit. Das MOIP500P ist kalibrierungsfrei und benötigt keine automatische Nullpunktkorrektur. Es wird mit OP50- (±25 V) und OP5000-Spitzen (±2500 V) geliefert, sodass Niederspannungs- und Hochspannungsanschlüsse vom ersten Tag an abgedeckt sind.
• Erweiterungsmöglichkeiten. Fügen Sie Dämpfungsspitzen bis zu ±20 kV hinzu oder kombinieren Sie das MHO68-500 mit Micsig Hochspannungs-Differenztastköpfen, Rogowski-Spulen und AC/DC-Stromtastköpfen auf den verbleibenden Kanälen.
• Ein einziger Lieferant. Bestellung, technische Beratung und Support von eVision Instruments. Demogeräte sind auf Anfrage erhältlich.
