Beschreibung

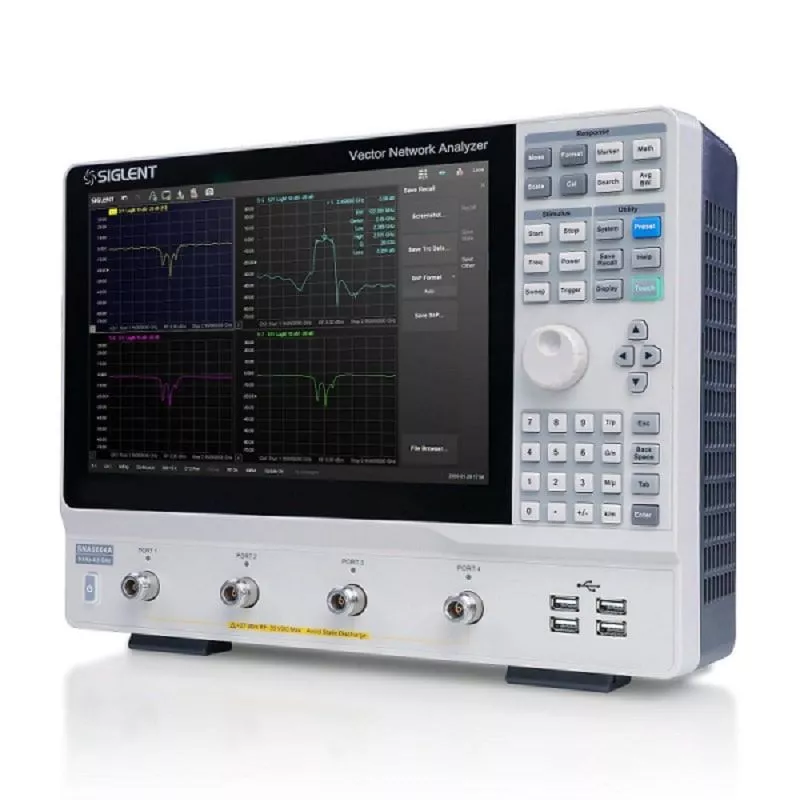

Der Vektor-Netzwerkanalysator SNA5014A verfügt über einen Frequenzbereich von 9 kHz bis 8,5 GHz und besitzt 4 Kanäle. Entwickelt, um einen sofortigen Einblick in Streu-, Differenz- und Zeitbereichsmessungen zu geben. Der Vektor Netzwerk Analyzer ist ein effektives Instrument zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Das Gerät bietet dabei eine Impedanzwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Anpassungen beim Entfernen/Einsetzen von Adaptern. Es gibt fünf Sweep-Typen: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time und Segment-Sweep-Modus. Die VNAs der SNA5000A-Serie unterstützen auch die Streuparameterkorrektur von SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen. Die Siglent SNA5000A besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar. Ingesamt werden fünft Sweeptypen werden ermöglicht darunter linearer Frequenzmodus, logarithmischer Frequenzmodus, leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus.

Features

Bandbreite 9 KHz bis 8,5 GHz
Nennausgangsleistung 180 W, 360 W, 720 W, 1080 W
USB Schnittstelle, USB Host Schnittstelle, LAN Steuer Schnittstelle
HDMI Video Schnittstelle
Eingebetteter Webserver bietet Fernsteuerung über einen Webbrowser, ohne dass Treiber oder Software erforderlich sind
Frequenzauflösung: 1 Hz
Pegelauflösung: 0,05 dB
Bereich der IFBW: 10 Hz ~ 3 MHz
Unterstützt Bias-Tees
Fernsteuerung über SCPI / Labview / IVI basierend auf USB-TMC / VXI-11 / Socket / Telnet / WebServer
12,1-Zoll-Touchscreen
Einstellbereich Ausgangspegel: -55 dBm ~ +10 dBm
Dynamikbereich: 125 dB
Kalibrierungsarten: Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-One-Port Kalibrierung, Voll-Zwei-Port-Kalibrierung, Voll-Drei-Port-Kalibrierung, Voll-Vier-Port Kalibrierung, TRL-Kalibrierung

Hardwaredetails

Mit einem Frequenzbereich von 9 kHz bis 8,5 GHz und 100 kHz bis 26,5 GHz liefert die SNA5000A Serie zuverlässige automatische Messungen und zahlreiche Funktionen, erhältlich in Modellen mit 2 und 4 Kanälen.

Dem SNA5014A Spektrumanalyzer stehen folgende Messarten & Tests zur Verfügung.

Streuparametermessung
Differenzparametermessung
Empfängermessung
Zeitbereichsparameteranalyse
Grenzwerttest

Welligkeitstest
Impedanzwandlung
Vorrichtungssimulation
Adapter entfernen/einsetzen

Produkthighlights

Geräteserie SNA5000A

Die SNA5000A Serie beitet große Benutzer-freundlichkeit sowie Zugänglichkeit mit einer inuitiven Touch Screen (12,1 Zoll) & zahl-reichen Fernsteuerungsmöglichkeiten wie ein kostenloses Webinterface. Die zahlreichen Schnittstellen erleichtern das Arbeiten & das Übertragen von Datensätzen. Die SIGLENT Vektornetzwerkanalysatoren der Serie SNA5000A haben einen Frequenzbereich von 9 kHz bis 8,5 GHz, wobei Modelle mit 2 und 4 Anschlüssen erhältlich sind.

Kalibrierungs-Kit

Der SNA5000A unterstützt die erweiterte Zeitbereichsanalyse zur Messung der Impedanz in Abhängigkeit vom Abstand, um zwischen induktiven und kapazitiven Übergängen zu unterscheiden. Mit Time Domain Gating können wir verschiedene Abschnitte des Geräts isolieren und die Auswirkungen im Frequenzbereich sehen. Eine weitere Anwendung für TDR ist die Fehlerortung bei Koaxialkabeln in Mobilfunk- und CATV-Installationen.

Embedding & De-Embedding

Im HF- und Mikrowellenbereich besteht eine große Herausforderung darin, die schädlichen Auswirkungen von Vorrichtungen wirksam zu beseitigen. In den meisten Fällen enthält das Prüfergebnis die Merkmale des Effekts, weil der spezifische Effekt den Prüfanschluss des Geräts und den Eingangsanschluss des Geräts während der SMD-Prüfung verbindet. Das SNA5000A wendet verschiedene Methoden an, um den durch den Fixture-Effekt verursachten Effekt zu minimieren.

Erweiterte Zeitbereich Analyse (TDR)

Der SNA5000A unterstützt die erweiterte Zeitbereichsanalyse zur Messung der Impedanz in Abhängigkeit vom Abstand, um zwischen induktiven und kapazitiven Übergängen zu unterscheiden. Mit Time Domain Gating können wir verschiedene Abschnitte des Geräts isolieren und die Auswirkungen im Frequenzbereich sehen. Eine weitere Anwendung für TDR ist die Fehlerortung bei Koaxialkabeln in Mobilfunk- und CATV-Installationen.

low noise floor and high dynamic range measurements

Niedriges Grundrauschen & Hochdynamikmessungen

Der Systemdynamikbereich, die Differenz zwischen der am Testport verfügbaren Messleistung und dem Grundrauschen des Empfängers, sind kritische Parameter eines VNA. Der Dynamikbereich der SIGLENT SNA5000A Serie kann bis zu 125 dB@10 Hz betragen und erfüllt damit alle spezifische Anforderungen an HF-Tests, wie z.B. das gleichzeitige Testen von In-Band und Out-of-Band Filtern

S-Parameter und Balance Messung

Für die S-Parameter-Messung an 4 Anschlüss-en können mehrere Messkurven in verschie-denen Fenstern mit den Formaten Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar, usw. hinzugefügt werden. Dies dient der Verfolgung von Transmission & Reflexion, Lastanpassung sowie für Richtwirku-ngsanalyse. Messkurven können als Referenzen gespeichert werden zudem können Grenzwerte für Pass/Fail-Tests hinzugefügt werden.

Produktvideo

SNA5000A - Einführung

Technische Daten

Modellvergleich	SNA5002A	SNA5004A	SNA5012A	SNA5014A	SNA5022A	SNA5032A
Kanäle	2	4	2	4	2	2
max. Bandbreite	4,5 GHz	4,5 GHz	8,5 GHz	8,5 GHz	13,5 GHz	26,5 GHz
Frequenz Auflösung	1 Hz	1 Hz	1 Hz	1 Hz	1 Hz	1 Hz
Dynamik Bereich	125 dB	125 dB	125 dB	125 dB	125 dB	125 dB
Bereich des Ausgang Pegels	-55 ~ +10dBm	-55 ~ +10dBm	-55 ~ +10dBm	-55 ~ +10dBm	-55 dBm ~ +10 dBm	-55 dBm ~ +10 dBm
Spurrauschen	0,003 dB rms, 0,03° rms	0,003 dB rms, 0,03° rms	0,003 dB rms, 0,03° rms	0,003 dB rms, 0,03° rms	0,003 dB rms, 0,03° rms	0,003 dB rms, 0,03° rms
