30.080,00 € Netto
35.795,20 € inkl. MwSt.
Lieferzeit: 4 bis 5 Wochen
.jpg){kind=icon}
.jpg){kind=icon}
.jpg)
.jpg)
.jpg)
.jpg)
- 3 Jahre Garantie
Produktkonfiguration
Beschreibung

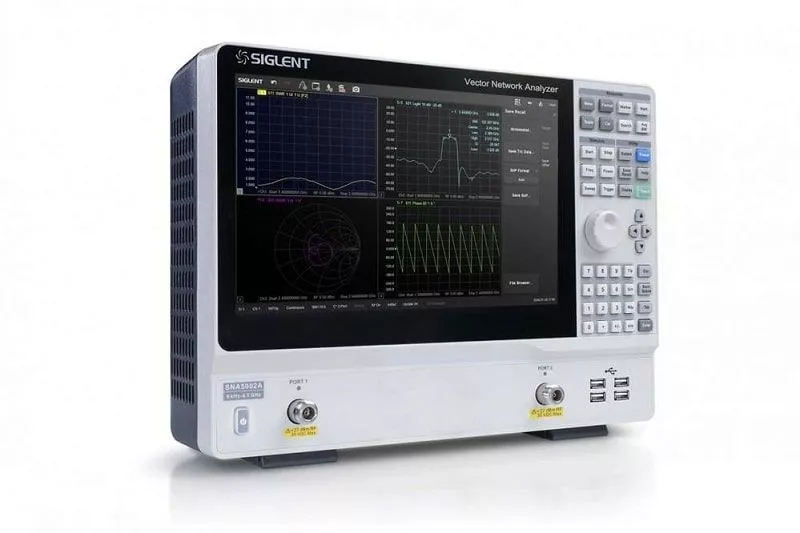

Der Vektor-Netzwerkanalysator SNA5032A verfügt über einen Frequenzbereich von 100 kHz bis 26,5 GHz und besitzt 2 Kanäle. Entwickelt, um einen sofortigen Einblick in Streu-, Differenz- und Zeitbereichsmessungen zu geben. Der Vektor Netzwerk Analyzer ist ein effektives Instrument zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Das Gerät bietet dabei eine Impedanzwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Anpassungen beim Entfernen/Einsetzen von Adaptern. Es gibt fünf Sweep-Typen: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time und Segment-Sweep-Modus. Die VNAs der SNA5000A-Serie unterstützen auch die Streuparameterkorrektur von SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen. Die Siglent SNA5000A besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar. Ingesamt werden fünft Sweeptypen werden ermöglicht darunter linearer Frequenzmodus, logarithmischer Frequenzmodus, leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus.
Features
- Bandbreite 100 KHz bis 26,5 GHz
- Nennausgangsleistung 180 W, 360 W, 720 W, 1080 W
- USB Schnittstelle, USB Host Schnittstelle, LAN Steuer Schnittstelle
- HDMI Video Schnittstelle
- Eingebetteter Webserver bietet Fernsteuerung über einen Webbrowser, ohne dass Treiber oder Software erforderlich sind
- Frequenzauflösung: 1 Hz
- Pegelauflösung: 0,05 dB
- Bereich der IFBW: 10 Hz ~ 3 MHz
- Unterstützt Bias-Tees
- Fernsteuerung über SCPI / Labview / IVI basierend auf USB-TMC / VXI-11 / Socket / Telnet / WebServer
- 12,1-Zoll-Touchscreen
- Einstellbereich Ausgangspegel: -55 dBm ~ +10 dBm
- Dynamikbereich: 125 dB
- Kalibrierungsarten: Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-One-Port Kalibrierung, Voll-Zwei-Port-Kalibrierung, Voll-Drei-Port-Kalibrierung, Voll-Vier-Port Kalibrierung, TRL-Kalibrierung
Hardwaredetails
Mit einem Frequenzbereich von 9 kHz bis 8,5 GHz und 100 kHz bis 26,5 GHz liefert die SNA5000A Serie zuverlässige automatische Messungen und zahlreiche Funktionen, erhältlich in Modellen mit 2 und 4 Kanälen.
Dem SNA5032A Spektrumanalyzer stehen folgende Messarten & Tests zur Verfügung.
- Streuparametermessung
- Differenzparametermessung
- Empfängermessung
- Zeitbereichsparameteranalyse
- Grenzwerttest
- Welligkeitstest
- Impedanzwandlung
- Vorrichtungssimulation
- Adapter entfernen/einsetzen
Produkthighlights
Geräteserie SNA5000A
Die SNA5000A Serie beitet große Benutzer-freundlichkeit sowie Zugänglichkeit mit einer inuitiven Touch Screen (12,1 Zoll) & zahl-reichen Fernsteuerungsmöglichkeiten wie ein kostenloses Webinterface. Die zahlreichen Schnittstellen erleichtern das Arbeiten & das Übertragen von Datensätzen. Die SIGLENT Vektornetzwerkanalysatoren der Serie SNA5000A haben einen Frequenzbereich von 9 kHz bis 8,5 GHz, wobei Modelle mit 2 und 4 Anschlüssen erhältlich sind.
Kalibrierungs-Kit
Der SNA5000A unterstützt die erweiterte Zeitbereichsanalyse zur Messung der Impedanz in Abhängigkeit vom Abstand, um zwischen induktiven und kapazitiven Übergängen zu unterscheiden. Mit Time Domain Gating können wir verschiedene Abschnitte des Geräts isolieren und die Auswirkungen im Frequenzbereich sehen. Eine weitere Anwendung für TDR ist die Fehlerortung bei Koaxialkabeln in Mobilfunk- und CATV-Installationen.
Embedding & De-Embedding
Im HF- und Mikrowellenbereich besteht eine große Herausforderung darin, die schädlichen Auswirkungen von Vorrichtungen wirksam zu beseitigen. In den meisten Fällen enthält das Prüfergebnis die Merkmale des Effekts, weil der spezifische Effekt den Prüfanschluss des Geräts und den Eingangsanschluss des Geräts während der SMD-Prüfung verbindet. Das SNA5000A wendet verschiedene Methoden an, um den durch den Fixture-Effekt verursachten Effekt zu minimieren.
Erweiterte Zeitbereich Analyse (TDR)
Der SNA5000A unterstützt die erweiterte Zeitbereichsanalyse zur Messung der Impedanz in Abhängigkeit vom Abstand, um zwischen induktiven und kapazitiven Übergängen zu unterscheiden. Mit Time Domain Gating können wir verschiedene Abschnitte des Geräts isolieren und die Auswirkungen im Frequenzbereich sehen. Eine weitere Anwendung für TDR ist die Fehlerortung bei Koaxialkabeln in Mobilfunk- und CATV-Installationen.
Niedriges Grundrauschen & Hochdynamikmessungen
Der Systemdynamikbereich, die Differenz zwischen der am Testport verfügbaren Messleistung und dem Grundrauschen des Empfängers, sind kritische Parameter eines VNA. Der Dynamikbereich der SIGLENT SNA5000A Serie kann bis zu 125 dB@10 Hz betragen und erfüllt damit alle spezifische Anforderungen an HF-Tests, wie z.B. das gleichzeitige Testen von In-Band und Out-of-Band Filtern
S-Parameter und Balance Messung
Für die S-Parameter-Messung an 4 Anschlüss-en können mehrere Messkurven in verschie-denen Fenstern mit den Formaten Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar, usw. hinzugefügt werden. Dies dient der Verfolgung von Transmission & Reflexion, Lastanpassung sowie für Richtwirku-ngsanalyse. Messkurven können als Referenzen gespeichert werden zudem können Grenzwerte für Pass/Fail-Tests hinzugefügt werden.
Technische Daten
| Modellvergleich |  SNA5002A |  SNA5004A |  SNA5012A |  SNA5014A |  SNA5022A |  SNA5032A |
|---|---|---|---|---|---|---|
| Kanäle | 2 | 4 | 2 | 4 | 2 | 2 |
| max. Bandbreite | 4,5 GHz | 4,5 GHz | 8,5 GHz | 8,5 GHz | 13,5 GHz | 26,5 GHz |
| Frequenz Auflösung | 1 Hz | 1 Hz | 1 Hz | 1 Hz | 1 Hz | 1 Hz |
| Dynamik Bereich | 125 dB | 125 dB | 125 dB | 125 dB | 125 dB | 125 dB |
| Bereich des Ausgang Pegels | -55 ~ +10dBm | -55 ~ +10dBm | -55 ~ +10dBm | -55 ~ +10dBm | -55 dBm ~ +10 dBm | -55 dBm ~ +10 dBm |
| Spurrauschen | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms | 0,003 dB rms, 0,03° rms |
