- 3 Jahre Garantie
Produktkonfiguration
Beschreibung

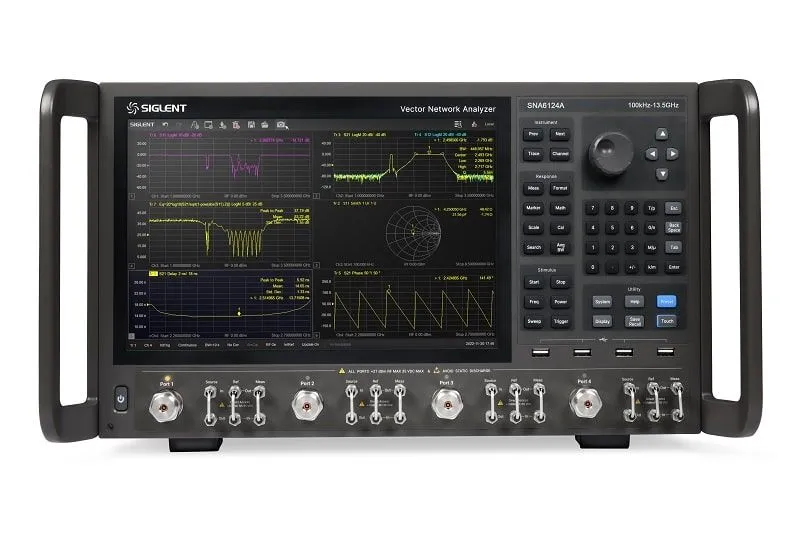

Der Vektor-Netzwerkanalysator SNA6124A verfügt über einen Frequenzbereich von 100 kHz bis 13,5 GHz und unterstützen 2/4-Tor-Streuparameter-, Differenzialparameter- und Zeitbereichsmessungen. Die Vektor-Netzwerkanalysatoren der Serie SNA6000A sind effektive Messgeräte zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Sie bieten Impedanzumwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Adapterentfernung/-einfügung.Die VNAs verfügen über fünf Sweep-Typen: Linear-Frequenz-Modus, Log-Frequenz-Modus, Power-Sweep-Modus, CW-Time-Modus und Segment-Sweep-Modus. Die VNAs der Serie SNA6000A unterstützen auch die Korrektur der Streuparameter SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen.
Features
- Frequenzbereich: 100 kHz -13,5 GHz und 100 kHz -26,5 GHz
- Frequenzauflösung: 1Hz
- Auflösung des Pegels: 0,05dB
- Bereich der IFBW: 1Hz~10MHz
- Einstellbereich des Ausgangspegels: -55dBm ~ +10dBm
- Dynamischer Bereich: 135dB
- Arten der Kalibrierung: Reaktionskalibrierung, erweiterte Reaktionskalibrierung, Kalibrierung mit einem Anschluss, Kalibrierung mit zwei Anschlüssen, Kalibrierung mit drei Anschlüssen, Kalibrierung mit vier Anschlüssen, TRL-Kalibrierung
- InternalBias-Tee-Verbindungen
- Schnittstelle: LAN, USB-Gerät, USB-Host (USB-GPIB)
- Fernsteuerung: SCPI/Labview/IVI basierend auf USB-TMC/VXI-11/Socket/Telnet/WebServer
- 12,1-Zoll-Touchscreen
- Video-Ausgang: HDMI/DVI-D/DP
Hardwaredetails
Mit einem Frequenzbereich von 100 kHz bis 13,5 GHz und 100 kHz bis 26,5 GHz liefert die SNA6000A Serie zuverlässige automatische Messungen und zahlreiche Funktionen, erhältlich in Modellen mit 2 und 4 Kanälen.
Dem SNA6022A Spektrumanalyzer stehen folgende Messarten & Tests zur Verfügung.
- Streuparametermessung
- Differenzparametermessung
- Empfängermessung
- Zeitbereichsparameteranalyse
- Grenzwerttest
- Welligkeitstest
- Materialmessung
- Impedanzwandlung
- Vorrichtungssimulation
- Adapter entfernen/einsetzen
- Spektrumanalyse
- Frequenzversatz
- skalare Mischermessung
- Impulsmessung
Produkthighlights
Hoher Dynamikumfang und hohe Präzision
Eine hohe Dynamik ermöglicht präzisere und zuverlässigere Messungen, was in Forschung, Entwicklung und Produktion von großer Bedeutung ist. Der SNA6000A überzeugt mit einem Dynamikbereich von über 135 dB, was ihn ideal für die detaillierte Analyse schwacher Signale macht, selbst wenn diese neben stärkeren Signalen auftreten. Damit ist der Analysator ideal für die Messung von Filtern mit geringer Einfügungsdämpfung und hoher Sperrdämpfung. Darüber hinaus trägt eine hohe Dynamik dazu bei, Signalverzerrungen zu minimieren, was die Signalintegrität verbessert. Außerdem erhöht sie die Kalibrierungsgenauigkeit, insbesondere in Szenarien, in denen externe Einflüsse wie Kabel oder Adapter minimiert werden müssen.
Spektrumanalysator zur Komponentencharakterisierung
Die Integration einer Spektrumanalysefunktion in einen Vektornetzwerkanalysator (VNA) eröffnet erweiterte Möglichkeiten, insbesondere bei der Entwicklung und Prüfung von Hochfrequenzverstärkern, Oszillatoren und Kommunikationssystemen. Diese Erweiterung ist auch als Option namens SNA6000-SA erhältlich. Sie ermöglicht eine präzise Analyse von Harmonischen, Intermodulationsprodukten und anderen nichtlinearen Effekten und optimiert gleichzeitig die Signalqualität und Bandbreitennutzung in Kommunikationsanwendungen. Die Kombination von VNA und Spektrumanalyse in einem Gerät bietet nicht nur platz- und kostensparende Vorteile, sondern ermöglicht auch eine tiefere und umfassendere Signalcharakterisierung.
Einfache, schnelle und genaue gepulste HF-Messung
Der SNA6000A lässt sich zudem um die Möglichkeit zur Durchführung gepulster Messungen erweitern, was insbesondere bei der Charakterisierung von Hochfrequenzkomponenten unter realen Betriebsbedingungen, wie beispielsweise in Radar- und Kommunikationssystemen, von Vorteil ist. Mit dieser Messmethode ist es möglich, das Verhalten von Komponenten mit kurzen Pulsen zu analysieren, schnelle Schaltvorgänge präzise auszuwerten und die Leistungsfähigkeit in zeitkritischen Anwendungen zu optimieren.
Erweiterte Kalibrierung
Die Kalibrierung von Netzwerkanalysatoren ist für hochgenaue Messungen von entscheidender Bedeutung. Die SNA-Familie unterstützt eine breite Palette mechanischer und elektronischer Kalibrierungskits mit einer Frequenz von bis zu 26,5 GHz für allgemeine und Präzisionsanforderungen und bietet erweiterte Kalibrierungsmethoden, um die Benutzerfreundlichkeit zu verbessern und gleichzeitig die höchste Genauigkeit ihrer Klasse zu gewährleisten. SIGLENT schützt Ihre Investition, indem es den Import von Kalibrierungskits anderer Hersteller und kundenspezifischer Kalibrierungskits unterstützt.
Zeitbereichsanalyse
Um Zeitbereichsanalysen durchführen zu können, stehen die Optionen SNA6000-TDA und SNA6000-TDR zur Verfügung. Die Time Domain Reflectometry-Funktionen erweitern den VNA um die Möglichkeit, Signalpfade, Leitungen und Kabel umfassend zu diagnostizieren und zu charakterisieren. Darüber hinaus können Augendiagramme erstellt werden, die für die Bewertung der Signalintegrität in der digitalen Kommunikation von entscheidender Bedeutung sind. Die Kombination aus TDR und VNA ermöglicht außerdem die Analyse von Jitter, was für die Untersuchung der zeitlichen Stabilität von Signalen unerlässlich ist. Beide Funktionen sind insbesondere in der High-Speed-Digitalentwicklung von Interesse.
Stromversorgung für Multiport-Geräte
Die SSM-Einzeleinheit kann die Ausgangsports auf 24 erweitern und lässt sich leicht integrieren. Sie passt sich hervorragend an das automatische Testsystem und Produktionslinienszenarien an. Die Mehrport-Messfähigkeit von VNA kann den Testdurchsatz verbessern und dadurch die Gerätetestkosten erheblich senken. Typische Anwendungen sind Design, Überprüfung und Produktion von Antennen, Datenkonverterschnittstellen, automatische Tests von HF-Komponenten und anderen Geräten usw.
Technische Daten
| Modellvergleich | Frequenzbereich | Kanäle | Dynamikbereich | Spurenrauschen | Ausgabebereich |
|---|---|---|---|---|---|
 SNA6034A | 100 kHz bis 26,5 GHz | 4 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6032A | 100 kHz bis 26,5 GHz | 2 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6024A | 100 kHz bis 13,5 GHz | 4 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6022A | 100 kHz bis 13,5 GHz | 2 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6134A | 100 kHz bis 26,5 GHz | 4 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6132A | 100 kHz bis 26,5 GHz | 2 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6124A | 100 kHz bis 13,5 GHz | 4 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
 SNA6122A | 100 kHz bis 13,5 GHz | 2 | 135 dB | 0,005 dB eff., 0,012° eff. | -55 dBm ~ +10 dBm |
